Satlab Eyr   GNSS Ontvanger

Dual camera Photogrammetry

Verbreed je blik en kom ter zake

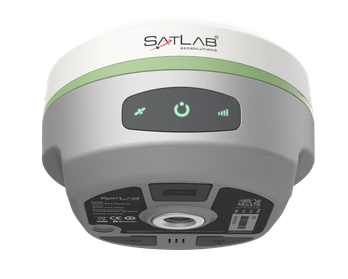

Eyr GNSS RTK systeem

Uitgerust met dubbele camera's beschikt de Eyr over beeldmeting en visueel uitzetten, wat niet alleen een breed scala aan contactloze meetoplossingen biedt, maar ook het uitzetten intuïtief en eenvoudig maakt. Het ontwerp van de RTK is esthetisch maar praktisch, en de zakformaat en lichtgewicht behuizing maken hem draagbaar en veelzijdig.

Sterkere volgsatellieten en betere anti-jammingcapaciteit

De Eyr is uitgerust met SatLab's unieke productontwerp en zelfontwikkelde antenne voor een stabielere en efficiëntere werking. Ondertussen is een sterk geïntegreerde moederbordchip met laag stroomverbruik, die tot 1408 kanalen en een geavanceerd SoC-platform ondersteunt, ook het belangrijkste kenmerk van de Eyr.

De uitstekende hardwareconfiguratie onderdrukt efficiënt de interferentiesignalen en verkrijgt observatiegegevens van hogere kwaliteit van satellietconstellaties zijn de voordelen van de chip.

Multi-protocol zendontvanger Ingebouwde radio

De ingebouwde multiprotocolradio verzendt en ontvangt differentiële gegevens die compatibel zijn met RTK-radioverbindingen van verschillende merken.

Dankzij de zelf ontwikkelde radiomodule presteert de Eyr niet alleen goed in een typisch werkbereik van 7 km buitenshuis, maar zelfs nog beter in ideale werkomstandigheden.

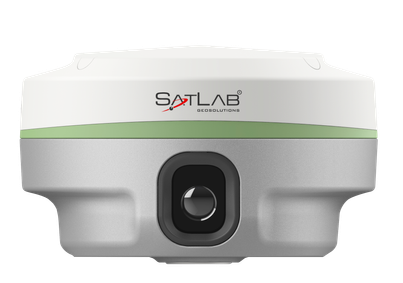

HD-camera met twee camera's voor eenvoudige visualisatie van het hoogteprofiel van gebouwen en snelle uitzetting

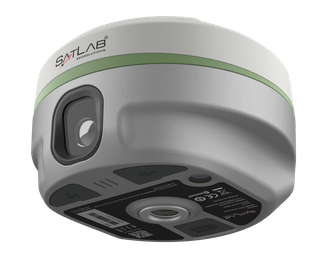

Gebaseerd op de krachtige beeldverwerkingstechnologie van het Android-systeem, legt de 5-megapixel achteruitkijkcamera in combinatie met de controller nauwkeurige coördinaten vast in realtime, binnen een bereik van 2-15 meter en met een nauwkeurigheid van 2-4 cm.

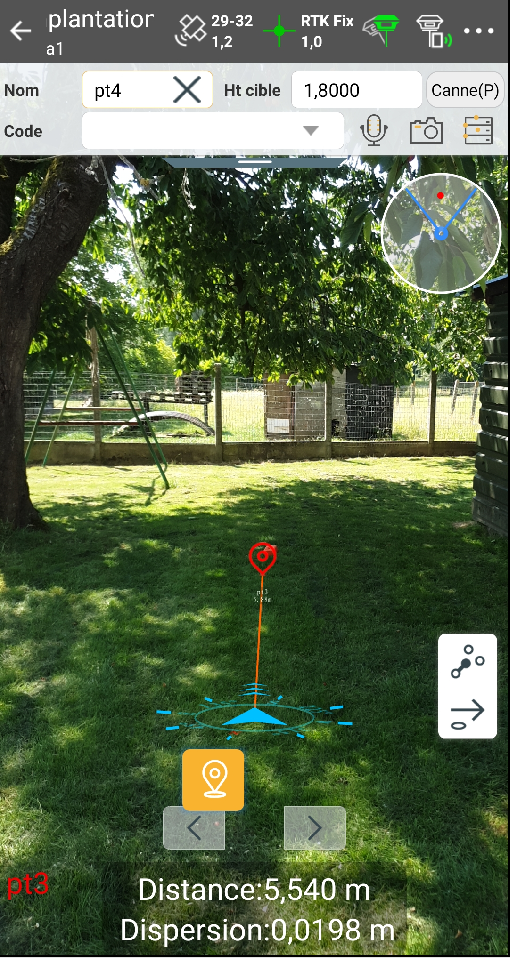

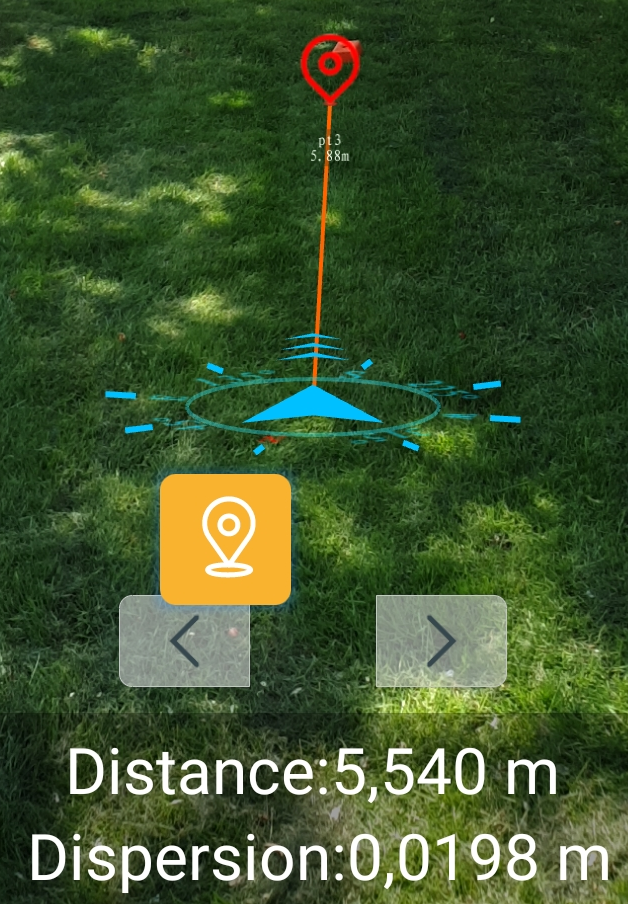

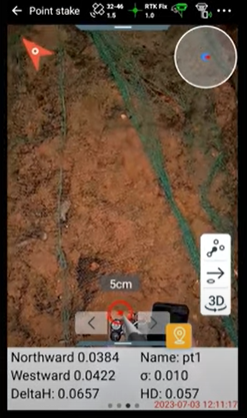

De 2MP camera eronder maakt AR live-view uitzetten mogelijk met een nauwkeurigheid van 2 cm, wat tijd en moeite bespaart bij het bereiken van het uitzetpunt. Ongetwijfeld maakt de nieuwe beeldverkenningsfunctie contactloze metingen mogelijk, waardoor het bruikbare bereik van GNSS sterk verbetert voor een efficiënte en veilige werking.

Software-ondersteuning

De SatLab Satsurv is de beste metgezel voor de Eyr GNSS ontvanger. De professionele veldmeetsoftware is functioneel en gebruiksvriendelijk en bevordert zo de prestaties van de Eyr.
SGS is een veelzijdige desktopsoftware voor de post-processing van meetgegevens, die voldoet aan de behoeften van gebruikers voor een breed scala aan post-processing van gegevens.

Bovendien is het met Eyr verkregen type beeldgegevensresultaten compatibel met gangbare 3D-modelleringssoftware van derden, zoals ContextCapture, DPSmart en Pix4D.

De 3D-modelleringsfunctie maakt van Eyr een perfecte partner voor collaboratieve UAV-operaties.

- RTK: Horizontal 8 mm + 1 ppm, Vertical 15 mm + 1 ppm / +UHF

- 1408 channel

- Dual camera photogrammetry

- IMU 60°

- IP68

Toepassingen

- Meting in scènes met veel details.
- Metingen in gevaarlijke omstandigheden.
- Metingen voor richtpunten op gevels van gebouwen.
- Metingen onder de overkapping.
- Metingen in omstandigheden die discreet moeten zijn, zoals

   verkeersongelukken.
- Metingen voor ontoegankelijke punten.
- 3D-modellering van de stad door middel van landmetingen.

Met camera
